加工中心夾具設計的基本原則

夾具設計是機械制造中的關鍵環節，直接影響加工精度、效率和安全性。以下是夾具設計的基本原則及其核心要點：

一、定位準確性原則

1.六點定位原理（3-2-1法則）

限制工件的6個自由度（3個平移、3個旋轉），通過3個主定位點（平面）、2個次定位點（側面）、1個輔助定位點（端面）實現完全定位。

注意：避免過定位（重復約束）或欠定位（自由度未完全限制），需根據工件形狀靈活調整（如圓柱形工件采用V型塊定位）。

2.基準統一性

設計定位基準與加工基準、測量基準一致，減少基準轉換誤差。

3.定位元件選擇

使用銷釘、V型塊、定位塊等標準化元件，確保精度和互換性。

定位面需耐磨（如淬火鋼、硬質合金）以減少磨損導致的精度損失。

二、夾緊可靠性原則

夾緊力合理分配

1.夾緊力方向應指向定位面，避免工件位移或變形。

夾緊點盡量靠近加工區域，分散切削力影響。

2.夾緊機構穩定性

手動夾具：采用螺旋夾緊、偏心輪或杠桿機構，確保自鎖性。

自動化夾具：優先選擇氣動、液壓或電動夾緊，保證快速響應和穩定壓力。

3.防松與防震

夾緊元件需配置防松裝置（如彈簧墊圈、鎖緊螺母），避免加工振動導致松動。

三、剛性與穩定性原則

1.結構剛性?xún)?yōu)化

采用箱體式、框架式結構，增加加強筋，減少加工中的變形。

材料選擇：鑄鐵、焊接鋼或鋁合金（輕量化場景）。

2.抗振設計

夾具底座與機床工作臺需緊密貼合，必要時增加減震墊或阻尼結構。

避免懸臂結構，防止共振。

四、操作便捷性原則

1.裝夾效率

手動夾具：?jiǎn)问直僮鳌⒖焖賷A緊機構（如凸輪夾緊）。

自動化夾具：集成傳感器，實現工件自動定位和夾緊。

2.可達性與空間預留

避開刀具路徑、冷卻液噴嘴和切屑排出通道。

設計觀察窗口或可拆卸擋板，便于加工過程監控。

3.快速換型設計

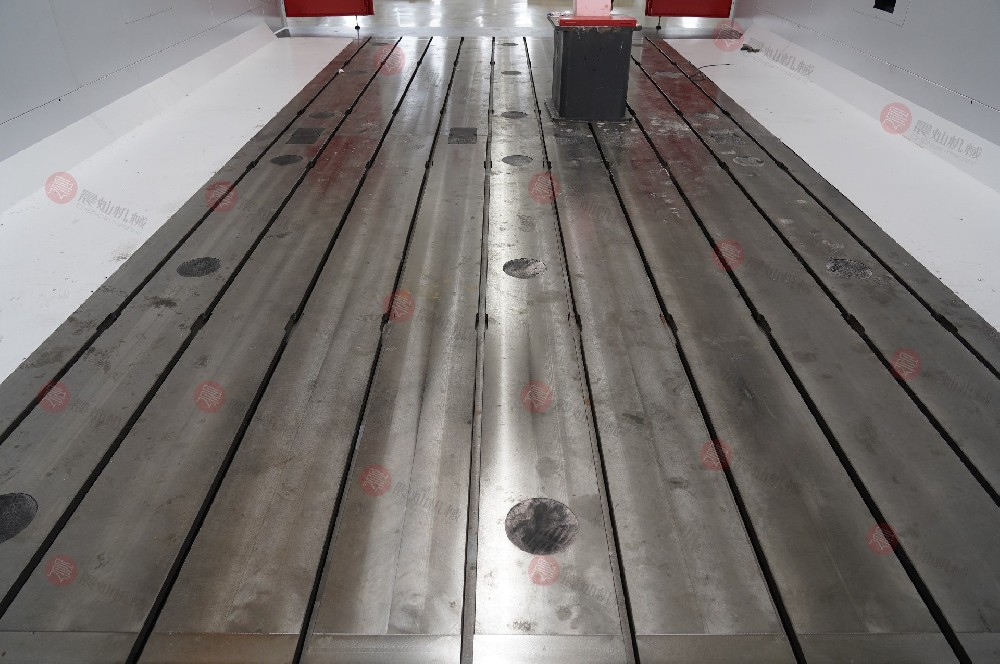

模塊化設計，使用標準接口（如T型槽、定位銷），縮短換產時間。

五、經濟性原則

1.成本控制

優先選擇標準件（如氣缸、定位銷），減少非標定制成本。

根據生產批量選擇夾具類型：

小批量：組合夾具、通用夾具；

大批量：專用夾具或自動化夾具。

2.維護便捷性

易損件（如定位銷、夾爪）需可快速更換，減少停機時間。

六、安全性原則

1.防錯設計

設置防錯銷或傳感器，防止工件誤裝夾（如孔位不對時無法閉合夾具）。

2.防護措施

尖銳部位倒角，夾緊機構加裝防護罩，避免操作人員受傷。

3.過載保護

氣動/液壓夾具配置壓力閥，防止夾緊力過大導致工件變形。

七、適應性與可調性原則

1.兼容多工件

設計可調節定位塊或滑塊，適應工件尺寸公差（如±0.5mm）。

2.熱變形補償

高溫加工場景（如磨削），夾具材料需與工件熱膨脹系數匹配，或預留熱變形間隙。

八、人機工程學原則

1.操作舒適性

手柄高度、夾緊力大小符合人體力學（如手動夾緊力不超過150N）。

2.可視化管理

標識夾緊順序、定位基準，降低操作失誤風險。

典型應用場景示例

·汽車零部件加工：使用氣動夾具實現發動機缸蓋的快速裝夾。

·航空航天結構件：設計真空吸盤夾具固定薄壁鋁合金件，避免夾緊變形。

·小批量多品種生產：采用模塊化組合夾具，通過更換定位模塊適應不同工件。

總結

夾具設計的核心是在保證精度與可靠性的前提下，平衡效率、成本與安全性。實際設計中需結合加工工藝（車、銑、鉆等）、工件材料（剛性、形狀）及生產需求（批量、自動化程度）靈活調整。對于高精度或復雜工件，建議通過有限元分析（FEA）驗證夾具剛性，或采用3D打印技術制作原型進行測試。
