線軌安裝精度需要用什么進行檢測？

線軌（線性導軌）的安裝精度直接影響設備的運動平穩性、定位精度和使用壽命。檢測線軌安裝精度需要結合多種測量工具和方法，以下是常用的檢測工具及步驟：

一、檢測項目與對應工具

水平度檢測

工具：

精密水平儀（電子水平儀或氣泡式水平儀，精度可達0.02mm/m）。

激光水平儀（適用于長距離、高精度場景）。

方法：

將水平儀放置在導軌表面，沿導軌長度方向分段測量，確保導軌在水平面內的偏差符合要求（例如≤0.02mm/m）。

直線度檢測

工具：

激光干涉儀（高精度，分辨率可達0.001mm）。

直尺+千分表（經濟實用，適合短距離檢測）。

平尺（花崗巖平尺）（基準面檢測）。

方法：

將激光干涉儀沿導軌方向布置，測量導軌全長的直線度誤差；或用平尺貼合導軌，通過塞尺或千分表測量局部間隙。

平行度檢測

工具：

千分表+磁性表座。

激光跟蹤儀（高精度三維測量）。

三坐標測量機（CMM）（實驗室級精度）。

方法：

固定千分表在滑塊上，沿另一條導軌移動，測量兩導軌之間的平行度偏差（如±0.01mm/全長）。

垂直度檢測

工具：

直角尺+塞尺（適合粗略檢測）。

激光垂直儀或電子傾角儀（高精度）。

方法：

將直角尺貼合導軌側面，用塞尺測量與另一方向?qū)к壍拇怪倍龋换蚴褂眉す獯怪眱x投射基準線進行校準。

間隙與預緊檢測

工具：

塞尺（檢測導軌與安裝面間隙）。

扭矩扳手（檢測螺栓預緊力一致性）。

方法：

用塞尺檢查導軌與安裝基面的接觸間隙（通常要求≤0.03mm），確保螺栓均勻緊固。

二、檢測步驟示例（以直線導軌為例）

1.清潔與基準準備

清潔導軌安裝面及基座，去除毛刺和雜質。

使用花崗巖平尺或高精度直尺驗證基面的平面度。

2.水平度校準

分段放置水平儀，調整導軌底座墊片，確保水平誤差≤0.02mm/m。

3.直線度與平行度檢測

安裝激光干涉儀，沿導軌全長掃描，記錄直線度數據。

使用千分表測量兩條導軌的平行度（如圖示）。

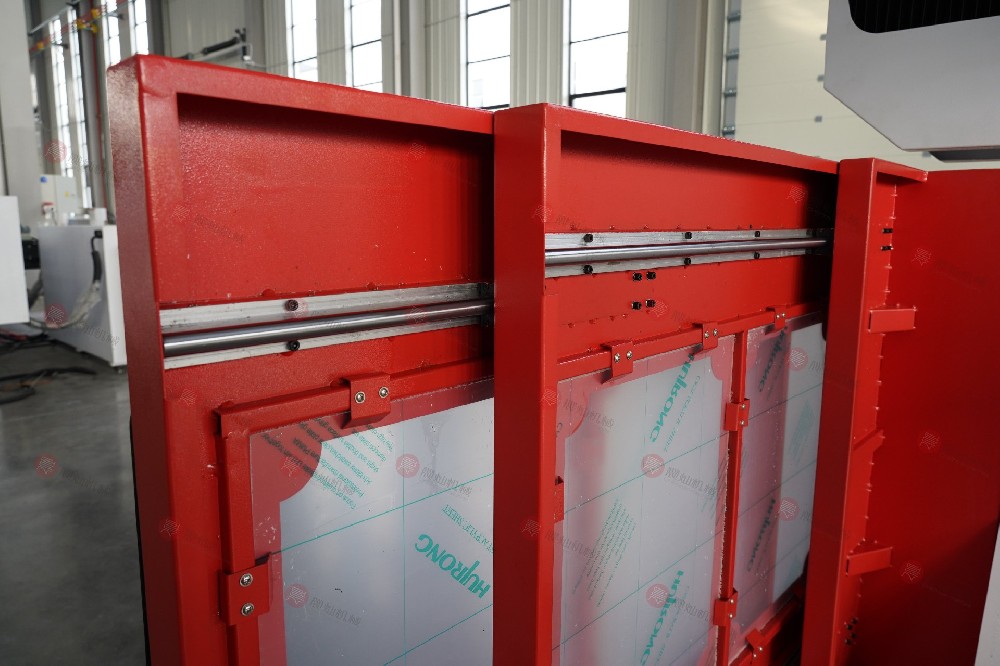

平行度檢測示意圖

垂直度校準（多軸系統）

使用激光垂直儀校準X/Y/Z軸之間的正交性，誤差控制在±0.01mm/300mm以內。

動態測試

安裝滑塊后，手動推動滑塊檢測運行順暢性。

通電運行，觀察是否有異響或振動，并用千分表檢測重復定位精度。

三、注意事項

1.環境控制：

檢測時需在恒溫環境（20±1℃）進行，避免溫度變化導致測量誤差。

減少振動和氣流干擾（尤其是激光測量時）。

2.工具校準：

所有測量工具（如水平儀、千分表）需定期校準，確保精度。

3.安裝調整：

若檢測到偏差，通過調整導軌安裝螺栓或增減墊片修正，遵循“對角逐步緊固”原則。

總結：通過系統化的檢測與調整，可確保線軌安裝精度滿足設備運行要求，延長使用壽命并保障加工質量。
