加工中心自動換刀的工作流程

加工中心的自動換刀功能有助于高效加工，通過自動換刀系統，機床可以在一次裝夾中完成多道工序的加工，減少人工干預，提高加工精度和生產效率。

1. 換刀前的準備需要進行程序指令觸發：數控程序（G代碼）中包含換刀指令（如M06），當機床執行到該指令時，啟動換刀流程；第二進行刀具信息確認：控制系統根據程序指令，確定需要更換的刀具編號和對應的刀庫位置。第三安全檢查：確保主軸處于停止狀態，刀具已完全松開。檢查刀庫和換刀機械手是否處于初始位置，無障礙物。

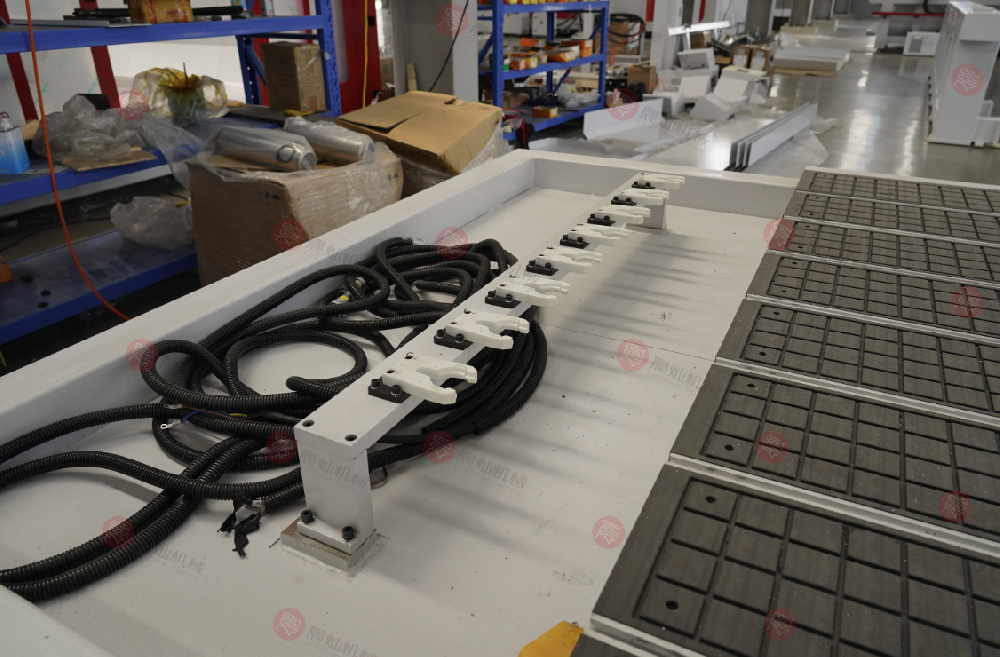

2. 刀具準備刀庫旋轉定位：刀庫根據控制系統指令，旋轉至指定刀具位置；刀庫通常采用鏈式、圓盤式或斗笠式結構，由伺服電機或步進電機驅動；刀具夾緊釋放，刀庫中的刀具松開機構動作，釋放當前刀具，使其可以被機械手抓取。

3. 機械手伸出：換刀機械手從主軸下方或側面伸出，進入主軸和刀庫刀具的抓取位置，抓取主軸上的舊刀具。同時，另一側夾爪抓取刀庫中的新刀具，進行刀具交換：機械手旋轉180度，將新刀具對準主軸，舊刀具對準刀庫。

4. 刀具安裝新刀具安裝：機械手將新刀具插入主軸錐孔，主軸拉緊機構動作，鎖緊刀具。機械手將舊刀具放回刀庫原位，并夾緊固定。機械手退回去后，換刀機械手縮回至初始位置，等待下一次換刀指令。

5. 換刀后刀具補償更新：控制系統更新刀具長度、半徑補償值，確保后續加工精度。再進行安全確認：檢查刀具是否安裝到位，無松動或異常。確認刀庫和機械手狀態正常，無報警信息?；謴图庸ぃ褐鬏S啟動，機床繼續執行后續加工指令。關鍵技術細節刀庫類型：鏈式刀庫：適用于刀具數量較多的機床，換刀速度快。圓盤式刀庫：結構緊湊，適用于中小型機床。斗笠式刀庫：換刀時刀庫整體移動，適用于對空間要求較高的機床。換刀機械手：雙臂機械手：同時抓取新舊刀具，換刀效率高。單臂機械手：結構簡單，適用于刀具數量較少的機床。刀具識別：RFID識別：刀具上安裝RFID標簽，刀庫和機械手通過射頻信號識別刀具信息。接觸式識別：通過觸點接觸刀具上的識別碼，讀取刀具數據。安全防護：換刀過程中，機床防護門通常鎖定，防止人員誤操作。配備緊急停止按鈕，確保在異常情況下快速停機。

總結

加工中心的自動換刀系統通過刀庫、換刀機械手和控制系統的協同工作，實現了刀具的快速、準確更換。合理的換刀流程和嚴格的安全檢查，確保了機床的高效、穩定運行。了解換刀流程和常見問題的解決方法，有助于提高機床的維護水平和生產效率。
