深入探尋五軸數控加工中心的工作原理

五軸數控加工中心是一種高度靈活且先進的數控機床，其工作原理涉及多個方面的協同作用。以下是對五軸數控加工中心工作原理的深入探尋：

一、核心原理與結構

五軸加工中心的核心原理在于能夠?qū)崿F(xiàn)五個獨立軸的聯動控制。這五個軸通常包括三個線性軸（X、Y、Z）和兩個旋轉軸（A、B或C）。X軸、Y軸和Z軸分別代表工件的前后、左右、上下方向的移動，而旋轉軸則可以使工件在不同方向上進行旋轉。這種多軸聯動能力使得五軸加工中心能夠在三維空間內對工件進行全方位的加工，極大地提高了加工的精度和效率。

二、控制核心與編程

五軸加工中心的控制核心是計算機數控（CNC）系統。CNC系統通過編程控制五個軸的協同運動，每個軸的運動都是獨立的，但通過CNC系統的控制，這些軸可以實現精確的同步和協調，以完成復雜曲面和不規則形狀的加工。刀具路徑規劃是五軸加工中的一項重要工作，它需要通過計算機輔助制造（CAM）軟件來完成。CAM軟件能夠生成最佳的刀具路徑，考慮到刀具的長度、直徑、切削參數以及工件的形狀和材料特性，以確保加工效率和質量。

三、RTCP功能

RTCP，即旋轉刀軸中心控制，是現代五軸機床系統提供的一種基于旋轉軸隨動變化的3D刀長補償功能。在五軸聯動加工中，由于回轉運動，刀尖點會產生附加運動，導致數控系統控制點與刀尖點不重合。RTCP功能正是為了解決這個問題而生，它確保刀尖點能夠按照指令既定軌跡運動。RTCP功能的實現依賴于機床的數控系統和CAM編程，它帶來了以下優勢：

·刀尖點跟隨：RTCP功能使控制器由原本控制刀座端面改為控制刀尖點，這是五軸加工中心特有的功能。

·三維補償換算：RTCP通過對刀具主軸擺轉進行位置調整，實現三維補償換算，確保刀尖點按預定軌跡運動。

·編程簡化：啟用RTCP功能后，編程變得更為簡單，只需輸出刀尖點坐標和矢量即可。

·提升設備利用率：RTCP功能使五軸加工中心能夠充分發揮其高效、高精度的加工能力。

四、加工過程與監測

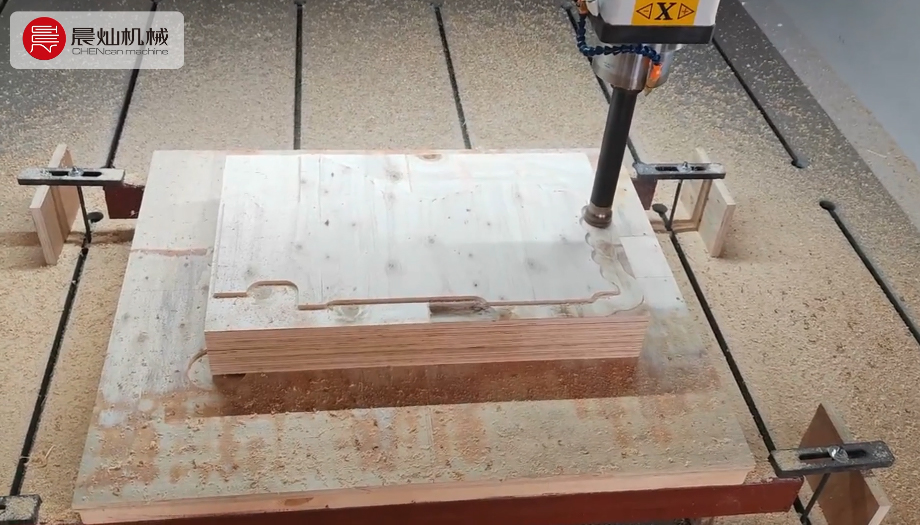

在加工過程中，工件被夾持在工作臺上，并通過刀具來切削和加工。數控系統根據預先編好的加工程序，通過計算機控制各個軸的步進電機或伺服電機的運動，從而實現對工件加工的控制。同時，數控系統還可以通過傳感器對加工過程中的刀具位置進行實時監測，確保加工的精度和質量。

五、應用領域與優勢

五軸加工中心因其高靈活性和加工精度，在許多行業和領域都有著廣泛的應用，如航空航天、汽車制造、模具制造等。其優勢主要體現在以下幾個方面：

·減少裝夾次數：五軸聯動可以減少工件的裝夾次數，甚至實現一次裝夾完成全部加工，大幅縮短了加工周期。

·避免干涉問題：五軸加工可以從多個角度接近工件，避免了傳統加工中可能遇到的干涉問題。

·提高加工精度：五軸加工能更準確地控制刀具姿態，確保刀具與工件接觸的角度最優，減少加工中的振動和應力集中。

·處理復雜幾何形狀：五軸加工能夠處理復雜的幾何形狀，如曲面、斜面、凹槽等。

綜上所述，五軸數控加工中心的工作原理涉及多個方面的協同作用，包括核心原理與結構、控制核心與編程、RTCP功能、加工過程與監測以及應用領域與優勢等。這些方面的共同作用使得五軸數控加工中心成為現代制造業中不可或缺的重要工具。
